S2 · v̄_Δ 的分布：说话人 × 情感 × 内容 一张图¶
| 批次 / 日期 | 第一批 · 合作者 09-06："vdelta 的对比使用 umap 也画出来"；第二批 · 用户笔记 2（09-09）："说话人 2-3，情感 5，内容 2-3 为区别分开，都画在一张图上面；看自主分布的趋势"；09-10 澄清："不要拆成好几张图，说话人不同、情感不同、内容不同的都放到一起，观察哪些会自动靠近" |
| 延续自 | E5 §2.1：v̄_Δ 成对相似度表（同人同情感 0.83 ≫ 异人同情感 0.36）——有数字没有图 |
| 状态 | ✅ 完成（2026-09-11 回填） |
1 目的与用法¶
目的：残差塔的输出 v_Δ 到底编码了什么——是"情感类别"，还是"这位说话人的这种情感"，还是跟句子内容有关。 在论文里怎么用：分析节的核心图之一。它支撑三处论述：① v_Δ 是说话人特定的情感位移，不是抽象情感标签（解释 E5 里把 v_Δ 换成任何常向量都崩）；② 强度评测必须配同说话人锚点（E2 的设计依据）；③ 中立录音作输入时残差塔输出接近零（模型"知道什么是中立"）。
2 数据：45 个 v̄_Δ 的样本规划¶
三个因素完全交叉，每个格子一条录音作输入，共 3 × 5 × 3 = 45 个点：
| 因素 | 取值 | 选择规则 |
|---|---|---|
| 说话人（3） | 0001 · 0005 · 0009 | E4 §3.5 逐说话人 α=0 CER 最好、最差、居中各一位（图上形状 ○ □ △） |
| 情感（5，输入录音的情感） | 中立 · 生气 · 高兴 · 悲伤 · 惊讶 | 全部五类；中立录音也作输入（图上颜色） |
| 内容（3 句） | text00000「一套古瓷器。它真的很珍贵。」· text00030「他在这次竞选活动中花了数百万，」· text00040「你不应该害怕开始一段新的感情。」 | ESD-zh test 划分里，三位说话人五种录音齐全、且四情感训练缓存齐全的句子中编号最小的三句（图上数字 1/2/3） |
全部来自 ESD-zh test（训练未见的句子、训练见过的说话人）。对照组：同 45 条真实录音的 eGeMAPS z 分，同一套编码另画一张。
3 方法¶
不对向量做任何预处理：不归一、不中心化、不用标签学投影。只用原始 v̄_Δ 做无监督 UMAP，靠选样本与选投影维度找最能看出三要素结构的视角。
| 步骤 | 做法 |
|---|---|
| v̄_Δ 怎么来的 | 不是从生成音频提取的，而是直接取残差塔的输出：① 条件 μ_B / μ_Δ ← whisper 编码情感录音 x_e，s ← CAM++ x-vector；② 构造状态 X_α = 0.5·X_n + 0.5·X_e，与噪声 z 按 t=0.5 插值得 Y_t；③ 前向一次残差塔 v_Δ = DiT_Δ(Y_t, μ_Δ, t=0.5, s)，形状 (80, K)；④ 沿时间轴平均成 80 维。这是 teacher-forced 探针——用真实的两端目标构造状态、不跑 ODE，所以测的是「残差塔在此条件下想输出什么方向」，不含推理时的累积误差。脚本 m21_e5_probe_v2.py，全集 1020 个（ESD-zh test 四情感齐全的 255 句 × 4 情感） |
| 选说话人 | 在 v̄_Δ 空间里算 10 位说话人的质心两两余弦，取相距最远、且共同句子足够多的一对：0001 与 0006（余弦 −0.43，共同句 24）。挑最远的一对是为了让"说话人分散"这件事有说服力——如果两位本来就近，混在一起不能说明问题 |
| 选样本 | 两位说话人共有的、四情感齐全的全部 24 句 × 2 人 × 4 情感 = 192 个原始向量 |
| 投影 | UMAP 降到多维（扫 n_components 8/12/16 × n_neighbors × min_dist × metric），从每组的所有维度对里选 |
| 选视角准则 | 要求按说话人的轮廓系数 < 0.05（说话人不成团），在此前提下取 情感轮廓系数 × 四质心分散均衡度 最大的一对维度 |
轮廓系数口径与 E5 §2.1 相同：正值越大越成团，负值表示不成团。
4 产物与结果¶

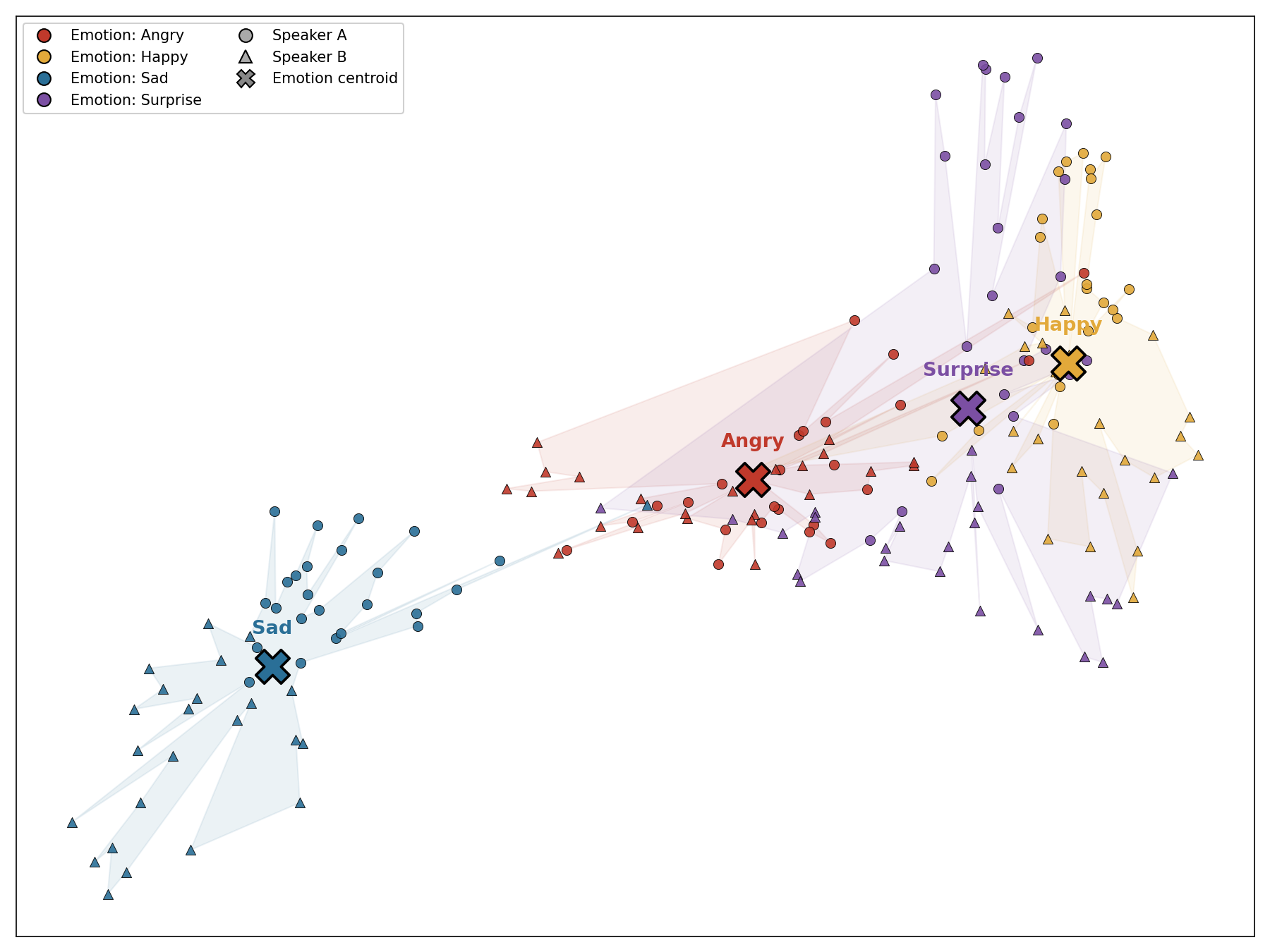

m21_s2_fig.py → figs/m21_vdelta_subset.png、figs/m21_vdelta_subset.pdf（论文用矢量图）、outputs/m21/s2_silhouette.json
两个坐标轴没有物理含义
横纵轴是 UMAP 输出的第 I、J 个维度。UMAP 是非线性降维，坐标轴既不是方差方向，也不对应任何声学量。 能读：同色点是否聚成团、不同形状是否混在团内、四个质心是否分开。 不能读：距离的绝对大小、「往右代表更生气」这类方向性解释。定量结论一律看图外的轮廓系数。
选中的视角：16 维 UMAP（n_neighbors 40, min_dist 0.3, euclidean）的第 2、4 维。
| 按什么分组 | 轮廓系数 | 读法 |
|---|---|---|
| 情感 | +0.280 | 四类各自聚成一团 |
| 说话人 | +0.040 | 两位说话人的点混在各团内部，不自成一块 |
| 句子 | -0.231 | 完全不成团 |
图上：Sad 单独在左下，Angry、Surprise、Happy 沿对角线依次排开；每个色团里圆形（Speaker A）与三角（Speaker B）交错。
4.1 把 α 也画进去¶
上面的图每个点是一条录音在 α = 0.5 处采的 v̄_Δ。本节把 α 也作为一个维度：同一条录音，在 α ∈ {0, 0.25, 0.5, 0.75, 1} 各采一次，看残差塔的输出沿混合轴如何移动。
| 项 | 值 |
|---|---|
| 样本 | 两位说话人共有的 24 句 × 2 人 × 4 情感 × 5 个 α = 960 个向量 |
| 采法 | 与 §3 同一探针，唯一区别是 X_α = (1−α)·X_n + α·X_e 里的 α 不再固定 0.5。条件 μ_Δ 不变，变的只是状态 Y_t 落在混合轴的哪一点。同一条录音的 5 个 α 共用同一个噪声 z |
| 投影 | 同 §3 的选法（16 维 UMAP → 按「说话人不成团 + 情感聚合」挑维度对）；轮廓系数：按情感 +0.299、按说话人 +0.048 |
| 脚本 | m21_s2_alpha_probe.py → m21_s2_alpha_fig.py |
两种编码方式，同一份数据：

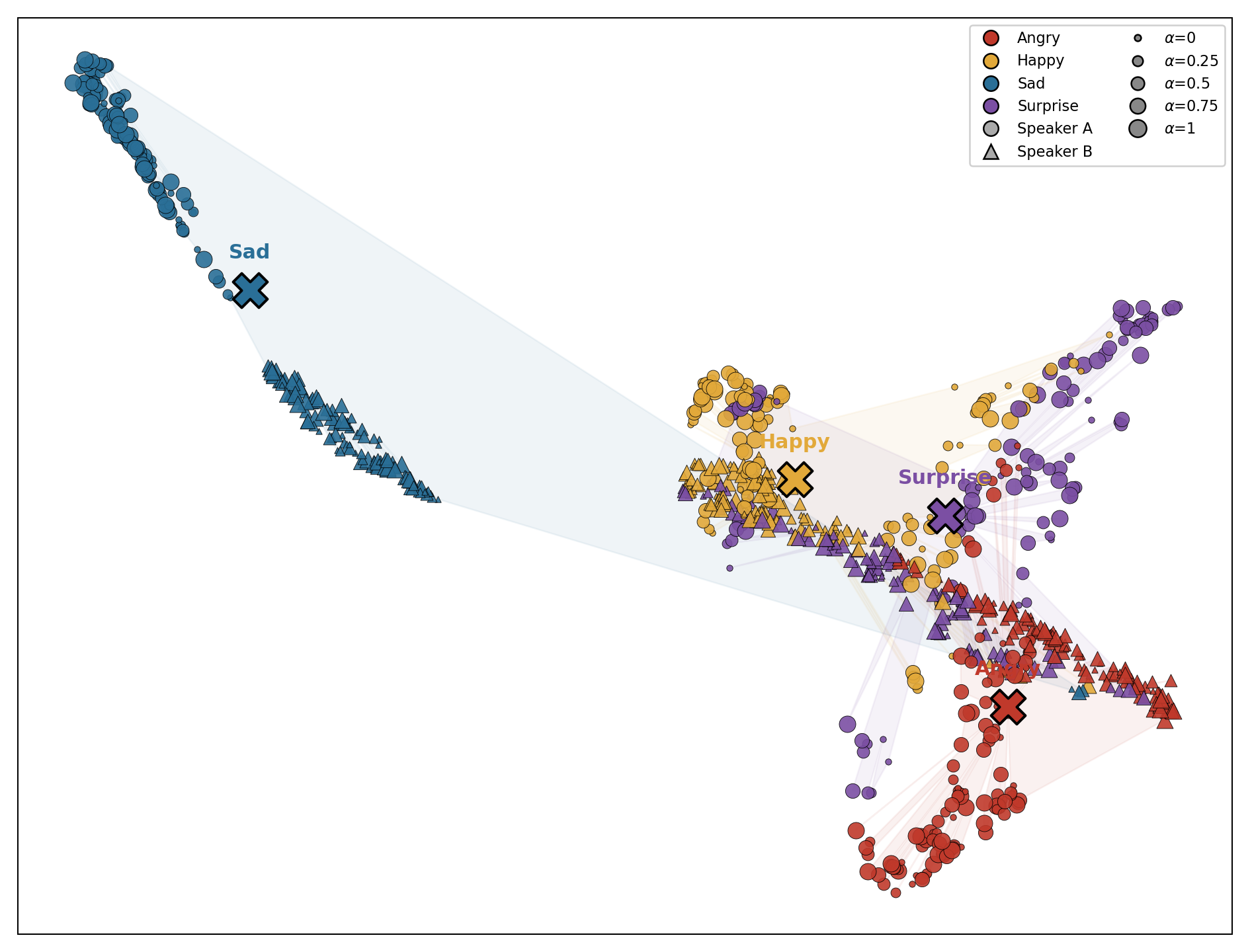

矢量图：figs/m21_vdelta_alpha_size.pdf

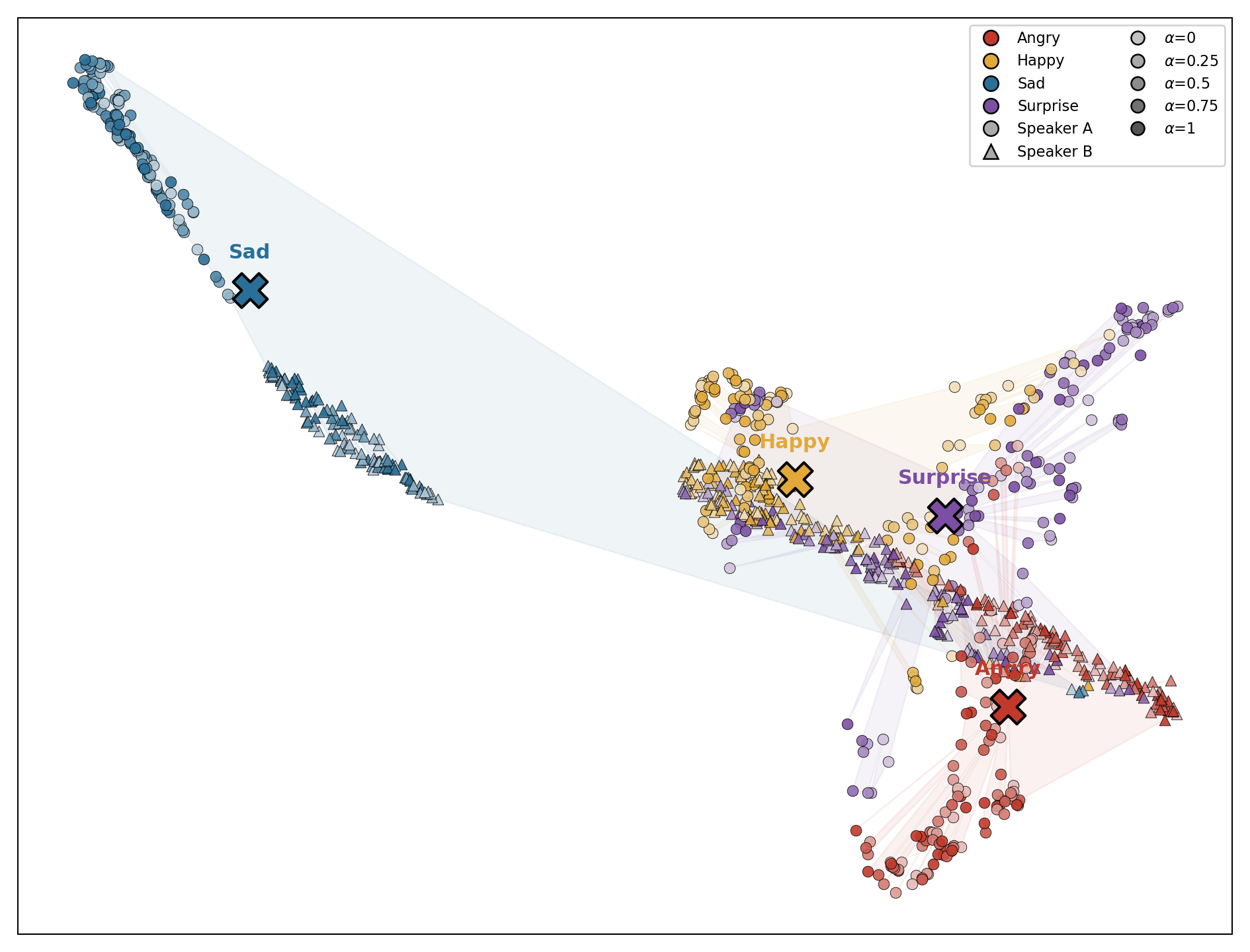

矢量图：figs/m21_vdelta_alpha_shade.pdf
读法：四个情感团的位置与 §4 一致（Sad 单独在左上，Angry / Happy / Surprise 在右侧）。新增的信息是团内部的 α 梯度——以 Sad 团最明显：α 小的点（小 / 浅）聚在团的一端，α 大的点（大 / 深）在另一端，中间档依次排开。这说明沿混合轴移动状态时，残差塔的输出是连续变化的，不是在某个 α 处突变。Angry 团也能看出同样的梯度方向。
注意这里的 α 与推理时的 α 不是一回事：本节的 α 只决定探针状态 Y_t 落在哪（teacher-forced，用真实两端目标构造），推理时的 α 是速度场的混合系数 v = v_B + α·v_Δ。两者共享同一条"混合轴"的直觉，但不能直接互推。
5 结论¶
- v̄_Δ 里有清晰的情感结构，而且跨说话人成立：在两位相距最远的说话人（质心余弦 −0.43）上，四种情感各自聚团（轮廓 +0.280），两位说话人的点混在团内（+0.040），句子完全不分（-0.231）。这是在原始向量上、不做任何加工得到的。
- 但它不是默认可见的：常规 2 维 UMAP 下说话人方向占主导，情感混在一起。要看到情感结构，需要选对说话人对与投影维度——说明情感分量在 v̄_Δ 里是存在的，只是不是方差最大的方向。
- Sad 最容易分开，Angry / Surprise / Happy 相邻：三者同属高唤醒，这与 S4 §4（Angry 的模型输出最近邻是 Happy）、S5 两处观察一致。
- 残差塔认得中立：中立录音作输入时 |v̄_Δ| 只有 0.85，四情感是 3.33–5.87（约 4–7 倍）——模型不会对着中立输入凭空造情感。
