M21-E2 · 情感强度指标¶
| 状态 | ✅ 完成（2026-09-03 定稿） |
| 一句话 | 造一把能量"情感强度"的尺子，并用真人标注证明这把尺子可信；然后用它给出 α 旋钮的刻度表 |
| 上游 | ← M21 总提案 · 测量对象 = M20@420k 的 α 旋钮 |
| 下游 | → E7 回答"强度在声学上是什么" |
TL;DR¶
α=0 的中立化与真实中立录音统计上不可区分（0.091 vs 0.082），α=1 达到真实情感强度的 89%。 但 α 刻度不是等间隔的——α=0.25 只兑现名义强度的 66%。
- ❌ 项目此前用的 emotion2vec 分类概率不能测强度：92% 的分数被压在 0 或 1（§1）
- ✅ 改用两个文献方法：相对属性排序（主）+ arousal（副）（§2）
- ✅ 外部验收：在 CREMA-D 的真人强度标注上，中文训练的排序器直接套用到英文库， 四档落在 −0.22 / +0.15 / +0.42 / +1.10——刻度基本原样迁移（§4.3）
- ⚠️ 只报相关系数会掩盖刻度问题：ρ组内 0.914，但按条中心化 CCC 仅 0.537
1 为什么要换指标¶
项目此前用 emotion2vec 的分类概率当强度读数。把它放到一个已知强度的阶梯上一测就露馅：

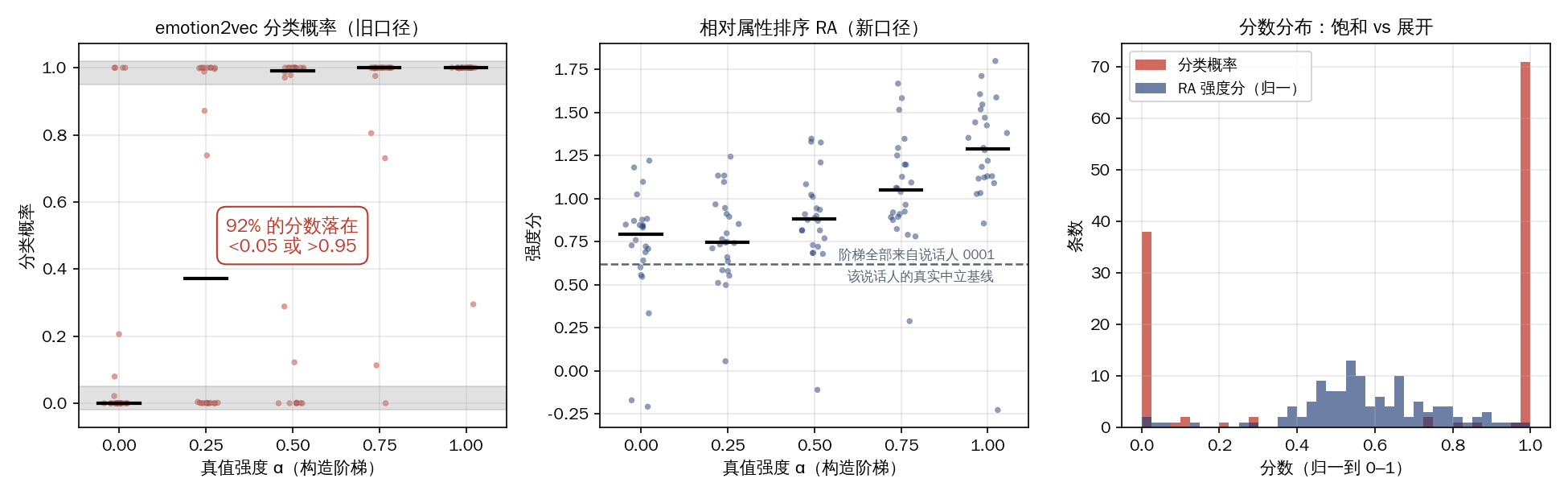

- 左：分类概率在 α=0.25 就已经跳到中位 0.37、α=0.5 已经饱和到 0.99。 92% 的分数落在 <0.05 或 >0.95，相邻强度档的 AUC 仅 0.618（≈瞎猜）
- 中：相对属性排序在同一批音频上平滑上升，档与档之间分得开
- 右：分布对比——一个是两根柱子，一个是连续展开
结论：分类概率回答的是"是不是生气"，不是"有多生气"。 此前各实验的 emotion2vec delta 读数只应作"情感是否翻转"用。
中图的绝对高度偏高，是说话人平移
该阶梯 120 条全部来自说话人 0001，其真实中立录音的 RA 基线本身就是 +0.62 （十位说话人从 −0.60 到 +0.78）。RA 的绝对刻度随说话人平移， 所以绝对值必须配同批锚点读——这正是 §4.1 的做法。
2 指标¶
2.1 主指标：相对属性排序（Relative Attributes）¶
| 项 | 内容 |
|---|---|
| 出处 | Parikh & Grauman, Relative Attributes, ICCV 2011（方法）；Zhou et al., Emotion Intensity and its Control for Emotional Voice Conversion, IEEE TAFFC 2022（用在语音情感强度上，arXiv:2201.03967） |
| 思路 | 强度没有绝对真值，但序是可靠的：中立一定比情感弱。用这个序训一个排序器，它就能给任意单条音频打出连续强度分 |
| 特征 | eGeMAPSv02 88 维（Eyben et al., IEEE TAFFC 2016），opensmile 提取 |
| 模型 | RankSVM：对「情感 − 中立」的成对差做线性 SVM（LinearSVC，C=0.1，无截距） |
| 训练数据 | ESD 中文 train 划分，说话人 ≤0010，每类 150 条；四种情感各训一个排序器 |
| 刻度 | 用两端定标：0 = 真实中立录音的均值，1 = 真实情感录音的均值 |
RA 的完整流程¶
flowchart LR
subgraph T["训练（离线一次）"]
direction TB
A["ESD-zh train · 说话人 0001–0010<br/>中立 150 句 + 4 情感各 150 句"] --> B["openSMILE eGeMAPSv02<br/>每句 → 88 维句级统计量"]
B --> C["z 标准化<br/>μ, σ 由 750 句估计并保存"]
C --> D["对每种情感 e：<br/>P_i − N_i 标 +1，N_i − P_i 标 −1<br/>300 个差向量"]
D --> E["LinearSVC(C=0.1, 无截距)<br/>→ 权重 w_e (88 维)"]
E --> F["定标：lo_e = mean(z_N·w_e)<br/>hi_e = mean(z_P·w_e)"]
end
subgraph S["打分（每条新音频）"]
direction TB
G["音频 → 16 kHz → eGeMAPSv02 (88)"] --> H["z = (x − μ) / σ"]
H --> I["s = z · w_e"]
I --> J["RA = (s − lo_e) / (hi_e − lo_e)"]
end
F -. "μ σ, {w_e, lo_e, hi_e}" .-> H训练五步
- 选样本：ESD 中文 train 划分、说话人 0001–0010；中立 150 句，生气 / 高兴 / 悲伤 / 惊讶各 150 句，共 750 句。
- 提特征：每句 16 kHz 音频 → openSMILE eGeMAPSv02 → 88 维。全部是整句统计量：F0 的均值 / 20-50-80 分位 / 上升斜率、响度的均值 / 分位 / 峰速率、 谱斜率、alpha ratio、Hammarberg 指数、MFCC1–4 均值、jitter、shimmer、谐噪比、有声段长度与速率……一句话变成一个点。
- 标准化：用 750 句估每维的 μ、σ，z = (x − μ)/σ。μ、σ 存下来，打分时用同一套。
- 对每种情感 e 各训一个排序器：取该情感 150 句 z 向量为 P、中立 150 句为 N；打乱后按索引一一配对，
P_i − N_i 标 +1、N_i − P_i 标 −1，得 300 个差向量；在其上拟合
LinearSVC(C=0.1, fit_intercept=False)→ 88 维权重 w_e。 不要截距是因为排序比较的是两条音频之差，分界面须过原点；C 取小是 88 维只有 300 样本，防过拟合到个别维。 - 定标：把 N、P 分别投影 s = z·w_e，两组均值记 lo_e、hi_e。产物是一个 json：μ、σ、四组 {w, lo, hi}——4×88 个权重加几个标量，没有神经网络。
打分四行
x = eGeMAPSv02(音频 @16kHz) # 88 维
z = (x − μ) / σ # 训练时存的 μ σ
s = z · w_e # 选该音频所属情感的 w
RA = (s − lo_e) / (hi_e − lo_e) # 0 = 训练集中立均值，1 = 训练集该情感均值
例：生气排序器 lo=−1.2、hi=+2.3，一条音频投影得 s=0.55 → RA=(0.55+1.2)/3.5=0.50，即处在真人中立与真人生气正中间。 两条补充：中立音频没有对应的 w（评 CREMA-D 中立档时）→ 取三个排序器均值；|RA| 超出 [−3, 5] 判为退化并剔除（见下方警告）。
"排序"在哪——训练时学"差向量分类"，推理时做"比大小"，是同一件事：
右端正是训练时要求分类器对 (情感 − 中立) 差向量输出正号的条件。SVM 找到的 w 就是"情感一致地排在中立之上"的那个方向； 新音频往上一投影就得到它在中立→情感轴上的位置。中间值不是标签给的（标签只有 ±1），是特征连续、投影自然连续。
三个常问
| 问 | 答 |
|---|---|
| 为什么不直接训分类器取概率？ | 分类器末端过 sigmoid，远离边界的样本全被推到 0 或 1——emotion2vec 92% 饱和就是这么来的（§1）。排序器输出未压缩的投影值，刻度保留 |
| 为什么每种情感单独一把尺？ | 生气的轴（音高高、响度大、高频多）与悲伤的轴（谐噪比、气声）方向不同，合成一把会互相抵消；代价是打分前须知情感类别 |
| 绝对值能跨说话人比吗？ | 不能。十位说话人的中立录音本身在尺上从 −0.60 到 +0.78（§1 附注），所以各表都配同批真人录音锚点，跨条比看组内 ρ |
与 Zhou et al. 2022 原文实现的差异（我们沿用的是方法，排序器是用自己的数据重新训的，没有复用他们的权重）：
| Zhou et al. 2022（原文 §4.2.2） | 本页 | |
|---|---|---|
| 训练语料 | ESD，随机选一位男性说话人，每情感 300 句（英文侧，与其 Interspeech 2021 协议一致） | ESD 中文 train，10 位说话人 0001–0010，每类 150 句（共 750） |
| 声学特征 | openSMILE Interspeech 2009 Emotion Challenge 集，384 维 | openSMILE eGeMAPSv02，88 维（Eyben 2016 的标准化最小集） |
| 排序器 | RankSVM，第三方实现（chaitanya100100/Relative-Attributes-Zero-Shot-Learning），每情感一个 | LinearSVC 拟合成对差，每情感一个 |
| 约束 | 有序对（情感 > 中立）+ 相似对（中立–中立、情感–情感） | 只用有序对 |
| 刻度 | 训练集上 min-max 归一到 [0, 1] | 0 = 真实中立均值、1 = 真实情感均值（两端定标） |
| 用途 | 给 EVC 训练数据打强度标签，作条件输入 | 评测指标 |
| 效度验证 | 听测（MOS / BWS） | 构造阶梯 + CREMA-D 真人三档标注（§4.3） |
原文源码与样例：kunzhou9646.github.io/Emovox_demo；排序器权重是否公开，原文未说明。
为什么这个刻度重要：分数不是任意单位，0 和 1 都对应真实录音。 "α=1 打 0.997"直接读作"达到了真人情感录音的水平"。
四个排序器的中立/情感可分度 d′：
| Angry | Surprise | Happy | Sad |
|---|---|---|---|
| 1.69 | 1.54 | 1.40 | 1.01 |
Sad 最弱 —— 归因见 E7 §3.4：悲伤的总声学位移只有生气/惊讶的 1/3， 且 36% 落在节奏/时长，而节奏正是本架构因 DTW 锁定时间轴而表达不了的通道。
2.2 副指标：维度情感模型的 arousal¶
| 项 | 内容 |
|---|---|
| 出处 | Wagner et al., Dawn of the Transformer Era in Speech Emotion Recognition, IEEE TPAMI 2023；模型 audeering/wav2vec2-large-robust-12-ft-emotion-msp-dim |
| 输出 | arousal / dominance / valence ∈ [0,1] |
| 作用 | 零训练、完全外部（MSP-Podcast，英文）——与本项目无任何共享成分，用作跨域印证 |
| 依据 | 以 arousal 作强度代理是 EmoSphere-TTS 等工作的通行口径 |
valence 是阴性对照：强度旋钮应当只动激活度、不动效价。 若 valence 也跟着 α 走，说明测的是"泛泛的音频差异"而非"强度"。
RA 的适用前提（2026-09-05 补）
RA 建在 eGeMAPS 上，崩坏音频会产生离谱值（E4 中 |α|≥2 的输出、E5 的常向量臂读出 1.6–2.4 甚至更高）—— 这是"偏离中立分布"被读成了"强度"。约定：|RA| 超出 [−3, 5] 判为退化并剔除；RA 只在 CER ≲ 0.1 的可懂音频上可解释。本页各表均在可懂音频上。
2.3 统计口径：ρ 与 CCC 都要报¶
| 统计量 | 管什么 | 为什么不能只报一个 |
|---|---|---|
| Spearman ρ（组内） | 单调性 | 只要 α 升分数就升，ρ 就高——刻度歪了它也看不出来 |
| CCC（一致性相关） | 刻度一致性 | 同时惩罚斜率偏差与偏移 |
ρ 取组内（每条音频内部按 α 排序再平均）：不同说话人的绝对基线差异很大（见 §1 附注）， 跨条混算会被基线方差主导。CCC 同理需按条中心化后再算。
3 评测设计¶
指标是一把尺子。"测这把尺子准不准"和"用这把尺子去量模型"是两件事， 分别用三批音频完成：
| 批次 | 层级 | 回答的问题 |
|---|---|---|
| 构造阶梯（120 条） | 测尺子 | 给一个已知的强度梯度，指标读得出来吗 |
| CREMA-D（191 条） | 测尺子 | 换成别人标的真人强度，还准吗 |
| 模型 α 扫描（160 条） | 用尺子 | ← 实验结果：旋钮拧到 0.5，实际给出多少强度 |
前两批是给尺子做的校准检验（§4.4 / §4.3）， 第三批才是主结果（§4.1）。
3.1 测尺子：两个校准检验¶
| 构造阶梯 | CREMA-D | |
|---|---|---|
| 内容 | 真实中立与情感音频按音高对齐混合，混合比即真值强度；α∈{0,0.25,0.5,0.75,1}，120 条 | 英文库，16 位演员 × 3 句 × ANG/HAP/SAD × 真人标注的 LO/MD/HI 三档 + 中立；191 条 |
| 真值来自 | 我们自己构造 | 真人标注 |
| 检验什么 | 指标有没有分辨率——连人为造出来的梯度都读不出来，尺子就是坏的 | 指标会不会只在我们自己造的东西上碰巧好使 |
| 独立性 | ⚠️ 自构造，见下方警告 | ✅ 完全外部：不同语言、不同录音条件、不同标注者 |
构造阶梯有一处循环性，已声明
阶梯按对数插值 F0 构造，所以任何以 F0 为主的指标在它上面都会天然得高分。 因此阶梯只用于"指标能否读出已知强度"的自检，不用于声学归因—— 那部分已移交 E7，改用不含 α 的位移分解。 CREMA-D 的存在正是为了补上这个漏洞。
3.2 用尺子：模型 α 扫描（主结果）¶
| 项 | 值 |
|---|---|
| 模型 | M20@420k（outputs/m20d/ckpts/step160000.pt），direct 臂 |
| 样本 | ESD test 划分随机 160 条（四情感各 40），与 E7 同一批 |
| α 网格 | 0 / 0.25 / 0.5 / 0.75 / 1.0 / 1.25 / 1.5 |
| 刻度锚点 | 同一批 160 条的真实中立录音与真实情感录音，另加训练目标两端 |
为什么必须另测真实录音：RA 的绝对分数随说话人平移—— 十位 ESD 说话人的真实中立基线从 −0.60 到 +0.78。 不配同批锚点，"α=0 打 0.091"这个数没法解读；配上锚点才能说 "它与真实中立录音的 0.082 不可区分"。
采样率统一 16 kHz：排序器训练于 16 kHz 的 ESD 录音，模型输出（24 kHz）一律重采后再打分。 实测该差异逐条可达 ±0.5，均值影响可忽略。
4 结果¶

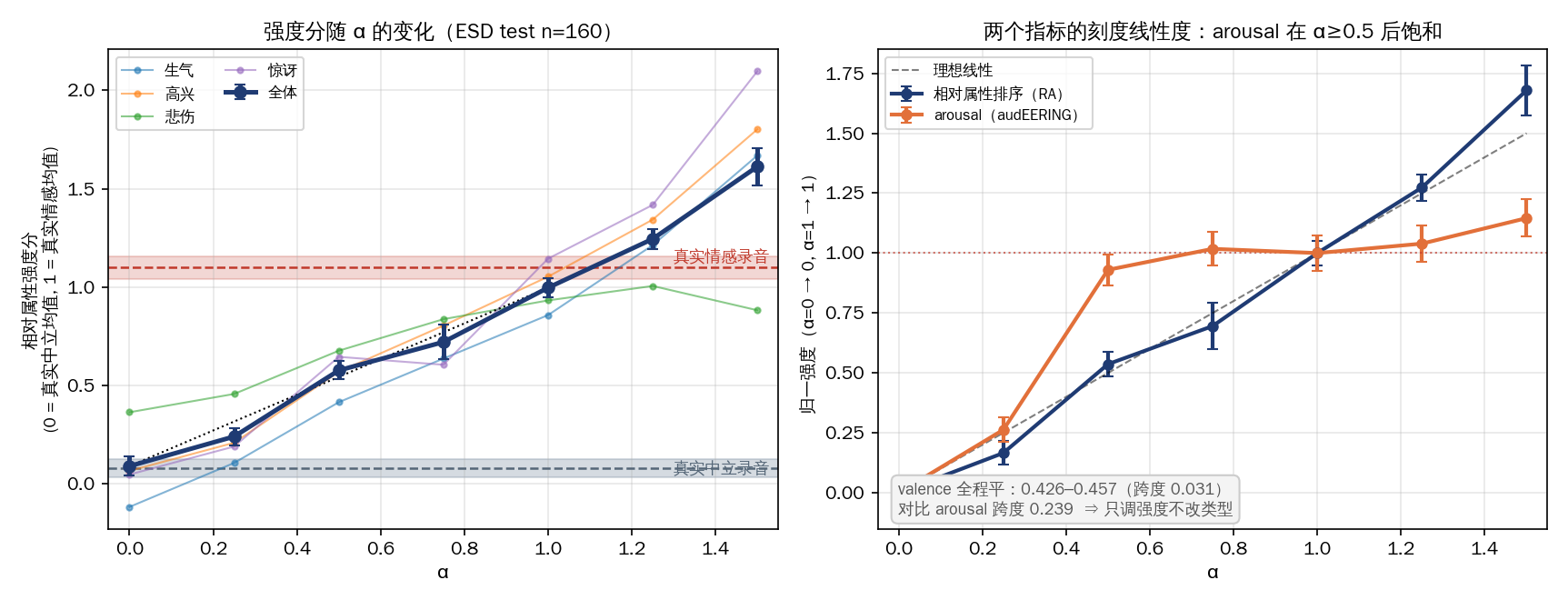

4.1 主结果：α 的刻度表（n=160）¶
| α | 0 | 0.25 | 0.5 | 0.75 | 1.0 | 1.25 | 1.5 |
|---|---|---|---|---|---|---|---|
| RA 强度分 | 0.091 | 0.241 | 0.577 | 0.721 | 0.997 | 1.245 | 1.613 |
| ±SE | 0.048 | 0.045 | 0.046 | 0.089 | 0.048 | 0.050 | 0.095 |
| arousal | 0.404 | 0.458 | 0.598 | 0.616 | 0.612 | 0.621 | 0.643 |
| valence（对照） | 0.452 | 0.449 | 0.426 | 0.444 | 0.439 | 0.448 | 0.457 |
同批 160 条的真值锚点：
| 音频 | RA | arousal |
|---|---|---|
| 真实中立录音 | 0.082 ± 0.046 | 0.366 |
| 训练目标·中立（DTW 变速 + HiFT） | 0.135 ± 0.047 | 0.426 |
| 训练目标·情感（HiFT） | 1.130 ± 0.068 | 0.608 |
| 真实情感录音 | 1.099 ± 0.058 | 0.590 |
四条读法
- ✅ α=0 的中立化是干净的：0.091 vs 真实中立录音 0.082，差 0.009 —— 统计上不可区分
- ✅ α=1 基本到位：0.997 vs 真实情感 1.099，差 0.10（约 1.4σ，不显著）； 可控跨度 0.91 = GT 跨度 1.02 的 89%
- ⚠️ α 刻度不是等间隔的：归一到 α=1 处为 1.0 后，各档兑现率 0.25 → 66%、0.5 → 107%、0.75 → 93%、1.25 → 102%、1.5 → 112%。 低档偏保守 ⇒ 用户拧到 0.25 拿到的强度只有名义的三分之二
- 🔍 arousal 在 α≥0.5 后饱和（0.598 / 0.616 / 0.612 / 0.621 / 0.643），而 RA 一路单调到 1.5 ⇒ arousal 只能区分"有没有情感"，不能区分档位；副指标定位收窄为跨域方向性印证
统计量
| 统计量 | 值 |
|---|---|
| ρ组内（α∈[0,1]） | 0.914 |
| ρ组内（α∈[0,1.5]） | 0.906 |
| CCC（α∈[0,1]，按条中心化） | 0.537 |
| CCC（α∈[0,1.5]，按条中心化） | 0.614 |
ρ 0.914 但 CCC 只有 0.537——差距就是上面第三条量化的刻度非线性。 单调性很好，等间隔性不好。
全量复核（M21-F，2026-09-10）
汇总页 补充 S7（提案待验收，验收后回填）。 全量 zh test 1276 条（M21-F）重算 §4.1 主表，160 条版结论不变：
| α | 0 | 0.25 | 0.5 | 0.75 | 1.0 | 1.25 | 1.5 |
|---|---|---|---|---|---|---|---|
| RA（1276 条） | 0.065 | 0.219 | 0.530 | 0.749 | 0.943 | 1.164 | 1.436 |
| RA（160 条） | 0.091 | 0.241 | 0.577 | 0.721 | 0.997 | 1.245 | 1.613 |
锚点（1276 条）：真实中立 0.065，真实情感 1.029。α=0 与真实中立仍不可区分（0.065 vs 0.065）；α=1 达 GT 跨度的 91%。 兑现率（归一到 α=1）：0.25 → 70%、0.50 → 106%、0.75 → 104%、1.25 → 100%、1.50 → 104%——α=0.25 只兑现七成这一条在全量上成立。
统计量订正：ρ组内（α∈[0,1]）1276 条 0.910，160 条 0.914。中心化 CCC：1276 条 0.848；160 条按同口径（剔除退化 RA）重算为 0.860，本页此前写的 0.537 是未剔除退化值时算的，已作废。 ρ 与 CCC 的差距因此只有 0.06——刻度问题主要就是 α=0.25 那一档偏保守，其余档接近等间隔。
4.2 按情感¶
| 情感 | α=0 | 0.25 | 0.5 | 0.75 | 1.0 | 1.25 | 1.5 |
|---|---|---|---|---|---|---|---|
| Angry | −0.116 | 0.107 | 0.416 | 0.637 | 0.858 | 1.214 | 1.669 |
| Happy | 0.067 | 0.210 | 0.570 | 0.805 | 1.054 | 1.343 | 1.802 |
| Surprise | 0.048 | 0.191 | 0.646 | 0.606 | 1.145 | 1.418 | 2.098 |
| Sad | 0.365 | 0.458 | 0.677 | 0.838 | 0.933 | 1.006 | 0.883 |
悲伤是例外：α=0 起点 0.365（其他 −0.12 ~ 0.07）⇒ 中立化最不彻底； α=1.5 反而回落（1.006 → 0.883）⇒ 可控区间比其他情感更窄。 与 §2.1 的 d′ 最低、E7 §3.4 的节奏归因，三处独立证据指向同一个架构限制。

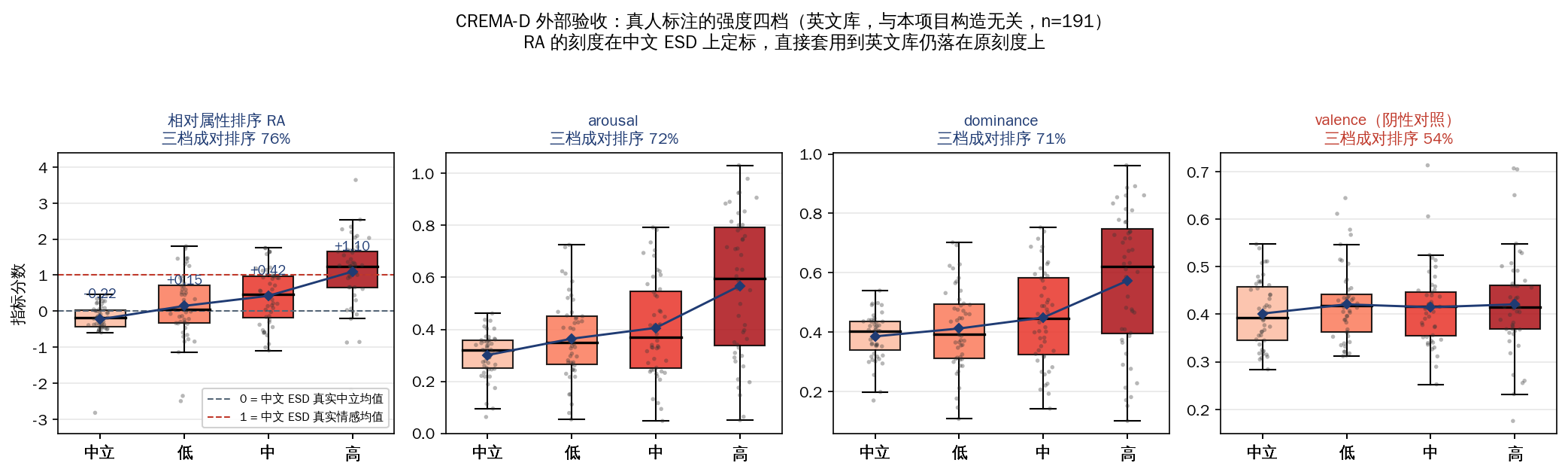

4.3 外部验收：CREMA-D 的真人强度标注¶
| 项 | 内容 |
|---|---|
| 数据 | CREMA-D（Cao et al., IEEE TAFFC 2014），16 位演员 × 3 句 × ANG/HAP/SAD × LO/MD/HI + NEU |
| 规模 | 191 条（本地子集） |
| 独立性 | 英文、不同录音条件、真人强度标注，与本项目的构造方式无任何关系 |
| 应用方式 | 排序器在中文 ESD 上训练，不做任何微调直接打分 |
| 指标 | 中立 | 低 | 中 | 高 | 三档成对排序准确率 | ρ（四档） |
|---|---|---|---|---|---|---|
| 相对属性排序 | −0.22 | +0.15 | +0.42 | +1.10 | 76% (109/144) | +0.52 |
| arousal | 0.30 | 0.36 | 0.41 | 0.56 | 72% | +0.38 |
| dominance | 0.38 | 0.41 | 0.44 | 0.57 | 71% | +0.33 |
| valence（阴性对照） | 0.40 | 0.42 | 0.41 | 0.42 | 54%（≈随机） | +0.07 |
三条读法
- 🔑 刻度跨语言迁移：排序器的 0 和 1 是在中文 ESD 上定标的， 直接套到英文 CREMA-D，中立档落在 −0.22、最高档落在 +1.10 —— 基本原样迁移。这比单看"76% 排序准确率"强得多
- ✅ 两个指标都显著超过随机（76% / 72%，随机 50%）⇒ 不是自我循环的产物
- ✅ valence 恰好落在随机线（54%） ⇒ 阴性对照成立：测的是"强度"这一维度， 而非泛泛的音频差异
诚实的限度：76% 不算高。CREMA-D 的 LO/MD/HI 区分对人本身就难， 这个数字应读作"方向正确、可用于相对比较"，而非"精确测强度"。本地只有 191 条，样本量偏小。
4.4 构造阶梯上的方法自检¶
| 指标 | ρ全局 | ρ组内 | CCC |
|---|---|---|---|
| 相对属性排序 | 0.590 | 0.787 | 0.302 |
| arousal | 0.485 | 0.771 | 0.257 |
| dominance | 0.387 | 0.604 | 0.153 |
| valence（对照） | −0.013 | 0.004 | 0.006 |
两个指标都能读出构造的已知强度，valence 归零。⚠️ 全局 ρ 低于组内， 正是 §2.3 说的说话人基线问题（此阶梯为单说话人，故全局/组内差异主要来自条间差异）。
5 结论¶
| 项 | 结论 |
|---|---|
| 旧指标 | ❌ emotion2vec 分类概率不能测强度（92% 饱和、AUC 0.618）；delta 读数只作"是否翻转"用 |
| 指标方案 | ✅ 相对属性排序（主）+ arousal（副），均有文献出处 |
| 外部效度 | ✅ CREMA-D 真人标注上四档 −0.22/+0.15/+0.42/+1.10，成对排序 76%；valence 54% 阴性对照 |
| α=0 | ✅ 与真实中立录音不可区分（0.091 vs 0.082） |
| α=1 | ✅ 达真实情感强度的 89% |
| 刻度线性度 | ⚠️ α=0.25 只兑现 66–70%，其余档接近等间隔；ρ组内 0.91、中心化 CCC 0.85–0.86（160 条与 1276 条一致；此前的 0.537 未剔除退化值，已订正） |
| arousal 的限度 | ⚠️ α≥0.5 后饱和 ⇒ 不用于档位分辨 |
| 悲伤 | ⚠️ 三处一致例外（d′ 最低、α=0 起点最高、α=1.5 回落）⇒ 架构天花板，见 E7 |
6 复现¶
source scripts/env.sh
# 排序器（RankSVM on eGeMAPS）
$PY emo/exp/M17_editor/m21_e2b_ranker.py
# α 网格生成与打分（复用 E7 的 160 条 ESD test）
CUDA_VISIBLE_DEVICES=0 $PY emo/exp/M17_editor/m21_e2e_alphagrid.py
CUDA_VISIBLE_DEVICES=0 $PY emo/exp/M17_editor/m21_e2e_score.py
# CREMA-D 外部验收
CUDA_VISIBLE_DEVICES=0 $PY emo/exp/M17_editor/m21_e2f_crema_perclip.py
# 配图
$PY emo/exp/M17_editor/m21_e2e_plot.py && $PY emo/exp/M17_editor/m21_e2_figs.py
产物：outputs/m21/e2b/{ranker,crema_perclip}.json、outputs/m21/e7/alphagrid_scores.json。
订正记录（2026-09-03）
- 旧「模型 α 扫描」列已废：原建在 E4 的 P6 11 条上，而那 11 条当初是为 试听挑的、非随机抽样。α=0 在其上打 0.446，在 160 条随机样本上是 0.091； 自助检验显示从 160 条抽 11 条能抽到 ≥0.446 的概率仅 2.6%。 受影响的旧数字：ρ组内 0.927、CCC 0.451。
- 采样率不一致：E4 输出 24 kHz，排序器训练于 16 kHz。逐条影响达 ±0.5， 但均值几乎不变（0.446 → 0.441），故非上条的主因。现已统一 16 kHz。
- 自建指标降级：初版曾用"emotion2vec 嵌入投影到中立→情感方向"（ρ 0.905）。 该方法为自创、需配对中立版、端点被构造钉死，降级为内部诊断，不作为对外口径。
- 声学载体结论已移交 E7：本页初版基于构造阶梯得出"F0 主导"， 系阶梯按 F0 插值构造的循环产物，已被 E7 的非循环测量推翻 （实际排序为 响度 > 谱斜率 > MFCC > F0）。
